Перекачивание вязких и сверхвязких жидкостей традиционно требует интеграции насосного оборудования объемного типа: винтовых (шнековых), шестеренчатых, перистальтических, диафрагменных или импеллерных агрегатов. Физико-механический подбор самой гидромашины по каталогам, рабочим кривым зависимости от вязкости, частоте вращения ротора и мощности приводного электродвигателя обычно не вызывает затруднений.
Однако главная ошибка, приводящая к критическому падению производительности или выходу оборудования из строя, кроется за пределами насосного узла — в некорректном проектировании геометрии, протяженности и материала технологического трубопровода.
Гидравлическое сопротивление магистрали: влияние вязкости и геометрии
Стенки любого трубопровода оказывают постоянное тормозящее воздействие на движущийся поток из-за естественной шероховатости материала. При ламинарном режиме течения, характерном для высоковязких сред, потери напора на трение возрастают прямо пропорционально вязкости и длине трассы.
Рассмотрим практический кейс: транспортировка подогретого сгущенного молока кинематической вязкостью $6000 сСт с расчетной подачей 5 м³/ч и технологическим давлением 2 бара. Выходной патрубок подобранного объемного насоса имеет номинальный диаметр 50 мм.
Если проложить нагнетательную магистраль длиной всего 30 метров из гладкого полимера без единого поворота и подъема (идеальный прямой участок), то для преодоления сопротивления сдвига слоев жидкости внутри трубы диаметром 50 мм потребуется развить финишное давление более 16 бар.
Развитие давления в 16 бар требует закупки значительно более габаритной насосной станции, оснащенной мощным высоковольтным приводом и усиленной проточной частью. Для структурно-нестабильных или содержащих включения продуктов (например, томатных паст с кусочками овощей или джемов) такое избыточное давление и сдвиговые напряжения губительны.
Метод компенсации потерь: увеличение проходного сечения
Наиболее рациональным и экономически оправданным инженерным решением является искусственное увеличение диаметра трубопровода относительно номинального сечения патрубков насоса.
Увеличение диаметра до 75 мм: снижает потери на трение в исследуемом 30-метровом контуре до 3 бар;
Увеличение диаметра до 100 мм (в два раза): минимизирует гидравлические потери всего до 1 бара.
Переход на более широкий трубопровод позволяет эксплуатировать стандартный, менее дорогостоящий насосный агрегат с умеренным энергопотреблением и доступными расходными материалами.

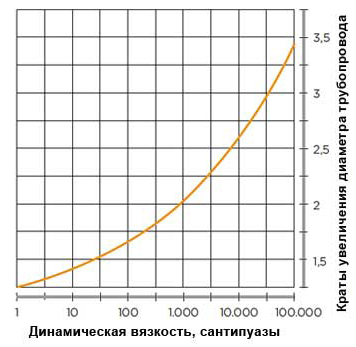

Согласно общетехническим регламентам эксплуатации объемных гидромашин, существует нормативная зависимость между кинематической вязкостью среды и коэффициентом расширения магистрали. При работе со средами свыше $6000 сСт диаметр всасывающей и напорной линий рекомендуется увеличивать не менее чем в 2 раза по сравнению с условным проходом ($DN$) фланцев насоса.
Для предварительной экспресс-оценки параметров системы допустимо использовать профильные онлайн-калькуляторы потерь напора, однако они не учитывают местные сопротивления (отводы, тройники, арматуру). Финальный прецизионный расчет гидравлической сети должен выполняться профильными проектными организациями.
Специфика вакуумметрической высоты всасывания
Эжекционная способность (самовсасывание) объемных насосов резко падает при росте вязкости жидкой фазы. Гарантированный забор продукта с вязкостью от $6000 сСт с глубины более 1 метра силами самого насоса технически не реализуем. Высокое внутреннее сопротивление узкого всасывающего тракта блокирует поступление массы в рабочую камеру, вызывая кавитацию, жесткие вибрации и сухой ход рабочих органов.
При проектировании топологии цеха необходимо придерживаться двух жестких правил:
Размещать насосный агрегат на минимально возможном расстоянии от питающей емкости.
Проектировать схему монтажа исключительно под заливом (насос устанавливается ниже критического уровня днища расходного резервуара), обеспечивая стабильный подпор на входе.
Дополнение: гидродинамика невязких сред на высоких скоростях
Зависимость стоимости насосного узла от диаметра обвязки актуальна и для маловязких сред (например, технологической воды), если перемещение больших объемов идет через зауженные каналы.
Сравним параметры транспортировки воды с объемным расходом $20 м³ через прямую пластиковую линию длиной 30 метров:
Внутренний диаметр 25 мм: скорость потока резко возрастает, вызывая турбулентность. Для преодоления сопротивления потребуется развить давление в 11,5 бар;
Внутренний диаметр 32 мм: гидравлические потери падают всего до 0,5 бар.
Капитальные затраты на незначительное увеличение диаметра 30 метров трубы несопоставимы с разницей в стоимости насосных станций: высоконапорный агрегат на 11 бар обойдется в разы дороже стандартного низконапорного циркуляционного насоса. Оптимизация геометрии трубопроводов — ключевой инструмент снижения энергоемкости и стоимости любого промышленного гидрокомплекса.
